GİRİŞ
Elektronik tasarım süreçlerinin en stresli anlarından biri, binbir emekle hazırlanan prototipin EMC (Elektromanyetik Uyumluluk) test laboratuvarına girdiği andır. Laboratuvarda mükemmel çalışan cihazınız, o sihirli EMI limit çizgisini tek bir frekansta aşar ve tüm proje takvimi altüst olur. Tasarımcılar genellikle bu başarısızlıkların nedenini karmaşık devrelerde arar; ancak sorun çoğu zaman çok daha temel bir noktadadır: PCB (Baskılı Devre Kartı) ile metal şasi arasındaki topraklama bağlantılarının mekanik yerleşimi. Modern, yüksek hızlı tasarımlarda "GND" sadece bir sembol değildir; nerede, nasıl ve ne sıklıkla şasiye bağlandığı, cihazınızın bir radyasyon kaynağına dönüşüp dönüşmeyeceğini belirler.
Yüksek hızlı dijital ve RF tasarımlarda, şasinin (kasanın) referans potansiyeli (0V) olarak kullanılması EMI emisyonlarını bastırmak için standart bir uygulamadır. Teoride şasi mükemmel bir iletkendir; ancak pratikte, PCB üzerindeki referans düzlemi (GND Plane) ile metal şasi arasındaki bağlantı noktaları (vidalar, dikiş via'ları) arasındaki mesafe kritik bir rol oynar. Eğer bu mesafe, sinyalin dalga boyuna () kıyasla çok geniş bırakılırsa, bu iki yüzey arasında istenmeyen RF döngüleri (loop) oluşur. Bu döngüler, belirli frekanslarda birer anten gibi davranarak verimli bir şekilde radyasyon yaymaya başlar. İşte tam bu noktada, RF teorisinden türetilen ve mühendislikte pratik bir sınır kabul edilen kuralı devreye girer.
Mikroişlemci saat hızlarının ve sinyal yükselme sürelerinin (edge rates) GHz seviyelerine yaklaştığı günümüzde, geleneksel topraklama yöntemleri artık yeterli kalmamaktadır. Eskiden "mekanik stabilite" için atılan vidalar, artık kritik RF referans yollarıdır. Birçok tasarımcı, 64 MHz gibi görünürde düşük frekanslı bir osilatörün neden sertifikasyon testlerinde yüzlerce MHz'lik harmoniklerde EMI limitlerini ihlal ettiğini anlamakta zorlanır. Sorun frekansın kendisinden ziyade, dalga boyunun küçülmesi ve PCB üzerindeki topraklama vida aralıklarının bu dalga boyu karşısında verimli birer antene dönüşmesidir. kuralını anlamak, modern elektronik tasarımlarda EMI uyumluluğu için bir lüks değil, zorunluluktur.
AMAÇ
Bu blog yazısının temel amacı, PCB tasarımında şasi topraklama vida aralıklarının belirlenmesinde kullanılan kuralını teorik bir kavram olmaktan çıkarıp, uygulanabilir bir mühendislik pratiğine dönüştürmektir. Yazı boyunca, Elektromanyetik Uyumluluk (EMC) için kritik olan bu sınırın EMI emisyonları üzerindeki etkisini inceleyecek ve RF döngülerini önlemek için vida aralığı hesabının nasıl yapıldığını adım adım açıklayacağız. Okuyucular, teoriden pratiğe uzanan bu rehber sayesinde tasarımlarında bilinçli kararlar verebileceklerdir.
Topraklama vida aralığınız kuralından büyükse, neden risk altındasınız? Bu yazıda, bu kritik sorunun cevabını 64 MHz'lik bir osilatör içeren somut bir örnek üzerinden vereceğiz. Temel amacımız, tasarımcılara EMI limitlerine takılmadan, pahalı kalkanlama (shielding) önlemlerine veya kartı yeniden çizme maliyetlerine ihtiyaç duymadan, yüksek performanslı ve uluslararası EMI standartlarına (CE, FCC vb.) uyumlu PCB'ler tasarlamanın yollarını öğretmektir.
Bu yazının amacı, elektronik tasarımcılarına bütüncül bir EMI kontrol bakış açısı kazandırmaktır. Sadece devre şemasına odaklanmak yerine, PCB mekanik yerleşiminin (vida mesafeleri, dikiş bağlantıları) elektromanyetik performans üzerindeki kritik etkisini sınırı çerçevesinde ortaya koyacağız. Yazıyı tamamlayan bir mühendis, "0V referans dikiş bağlantılarının" önemini kavramış olacak ve "verimli RF döngülerini" tasarım aşamasındayken ortadan kaldırarak PCB performansını nasıl artıracağını öğrenecektir.
λ/20 OLAYI NEDİR?
Şekil: Herhangi bir eksende (x veya y ekseni) vidalar (PE: şasi topraklaması) arasındaki mesafe, baskılı devre kartı içerisinde üretilen en yüksek kenar hızının (rising edge or falling edge) 'sini aşmamalıdır. Bu durum, kart bölümlendirmeleri kullanılarak bölgesel olarak uygulanabilir.
Bu makele, Baskılı Devre Kartlarında (PCB) Elektromanyetik Uyumluluk (EMC) ve Elektromanyetik Parazit (EMI) tasarımının en temel kurallarından birini açıklamaktadır. Temel amaç, kart üzerindeki metal yapıların (özellikle zemin/GND referanslarının) istenmeyen birer antene dönüşerek etrafa radyasyon yaymasını engellemektir.
PCB ÜZERİNDE VİDA MESAFELERİNİN DEĞERİNİN HESAPLANMASI
Burada bahsedilen değerlerin nasıl bulunduğunu adım adım hesaplayalım. Elektromanyetik dalgaların boşluktaki hızı (ışık hızı, ) yaklaşık 3 x 10^8 m/s'dir.
Dalga boyu (λ) formülü şu şekildedir:
λ = c / f
64 MHz'lik ( Hz) bir osilatör için dalga boyunu hesaplarsak:
λ = (3 x 10^8) / 64 x 10^6) = 4.6875 metre= 468,75cm
Bu dalga boyunun 20'de birini (λ / 20) bulalım:
λ /20 = 468,75 / 20 = 23,4375 cm
İnç cinsinden karşılığı (1 inch = 2,54 cm):
23,4375 / 2,54 = 9,22 inch
Yaptığımız bu adım adım hesaplama sonucunda, 9,2 inç ve 23,4 cm değerlerinin doğru hesaplandığını görüyoruz.
Temel 64 MHz frekansı üzerinden yapılan hesaplamada dalga boyu
λ = (3 x 10^8 m/s) / (64 x 10^6 Hz) = 4.6875 metre= 468,75cm
λ /20 = 468,75 / 20 = 23,4375 cm
diye hesaplamıştık.
İşlemlerimizde ve temel frekanstan ziyade, kenar hızlarının (harmoniklerin) daha etkilidir. Bu yüzden mantığımızı bu yöne de kaydırmak gerekir.
Dijital PCB tasarımında EMI analizi yaparken her iki değeri beraber düşünmelisiniz. Yani; hem ana frekansı hem de kenar frekansını düşünmelisiniz. Ancak şu bilinmelidir ki; tasarımın fiziksel sınırlarını her zaman sinyalin kenar hızı belirler.
Temel Frekans (64 MHz) Sınırı
23,4 cm, λ /20 kuralının fiziğini oturtmak için kullanılan temel bir referanstır.
Bu mesafe sadece sinyalin temel bileşenini (saf sinüs kısmını) şasi içinde tutabilir ancak kare dalganın hızlı geçişlerini zapt etmek için yetersizdir.
Kenar Hızları (Edge Rates) ve Diz Frekansı (Knee Frequency)
Dijital bir kare dalganın barındırdığı en yüksek tehlikeli frekans,
f(knee)≈ 0,5 / tr (tr : yükselme süresi) formülü ile bulunur.
Örneğin, 64 MHz'lik bir saat sinyalinin 1 nanosaniyelik (tr = 1 ns ) bir kenar hızı varsa, yola yayılan harmonikler 500 MHz seviyesine kadar ulaşır.
500 MHz için dalga boyu yeniden hesaplandığında;
λ = (3 x 10^8 m/s) / (500 x 10^6 Hz) = 0,6 metre= 60 cm ve λ /20= 3 cm elde edilir.
Teori ve Pratik Arasındaki Uzlaşma
Burada tasarımcı için ciddi bir ikilem doğar: Sadece 64 MHz'e göre her 23,4 cm'de bir vida atarsanız, 500 MHz' lik harmonikler boşluklardan sızarak cihazı EMC testinden bırakır.
Öte yandan, sadece harmonikleri referans alıp yüksek yoğunluklu bir PCB'ye her 3cm' de bir şasi vidası yerleştirmek mekanik ve yerleşim (routing) açısından imkansızdır.
Endüstride sıklıkla kullanılan 10 cm' lik vida aralığı standardı, 23 cm' lik elektriksel zayıflık ile 3 cm'lik mekanik imkansızlık arasında kurulan pratik bir köprüdür.
Vida atılamayan geniş alanlarda (örneğin kartın ortasında veya 10 cm'lik aralıklarda) 500 MHz gibi yüksek frekanslı harmoniklerin oluşturacağı radyasyonu boğmak için, anlatılacağı gibi dikiş via' ları (stitching vias), sinyal yavaşlatma ve zemin düzlemi (GND plane) sürekliliği gibi yerel çözümler devreye sokulur.
NEDEN SINIRI AŞILINCA RF DÖNGÜSÜ OLUŞUR?
Görsel de şasiye atılan vidalar (topraklama noktaları) arasındaki mesafenin her yönde 'den küçük olması gerektiği oklarla gösterilmiştir.
Mesafe bu sınırı aştığında verimli bir RF döngüsü oluşmasının temel sebepleri şunlardır:
FAZ FARKI VE POTANSİYEL OLUŞUMU:
Yüksek frekanslı bir sinyalin dalga boyu kısadır. İki topraklama noktası arasındaki mesafe 'yi geçtiğinde, bu iki nokta arasındaki RF sinyalinin fazında belirgin bir fark oluşmaya başlar. İdealde 0V (sıfır volt) olması beklenen bu iki nokta arasında, faz farkından dolayı yüksek frekanslı bir voltaj farkı (potansiyel) meydana gelir.
İSTEM DIŞI ANTEN (SLOT/LOOP ANTENNA) ETKİSİ:
Anten teorisinde, bir iletkenin veya açıklığın boyu dalga boyunun belirli bir kesrine (genellikle çeyrek dalga) yaklaştığında, o yapı çok verimli bir şekilde radyasyon yaymaya başlar. , bir yapının anten gibi davranmasını (radyasyon yaymasını) engellemek için kabul edilen güvenli bir mühendislik sınırıdır.
AKIM DÖNÜŞ YOLLARI:
Mesafe çok açıldığında, dönüş akımları en düşük empedanslı yolu bulmak için geniş kavisler çizer. Şasi ve PCB arasındaki bu geniş akım yolları, büyük bir manyetik halka (RF döngüsü) oluşturur ve uluslararası EMI sınırlarını aşan emisyonlara sebep olur.
PCB TASARIMINDA TOPRAKLAMA VİDA ARALIKLARINI BELİRLEYEN 4 TEMEL FAKTÖR
Pekala! Kusursuz Bir PCB İçin Şasi Bağlantılarınız Ne Kadar Sıkı Olmalı?
Kenar Hızları (Edge Rates) ve Harmonikler:
Referans alınması gereken değer sadece temel saat frekansı (örneğin 64 MHz) değil, kart üzerindeki "en yüksek kenar hızıdır" (yükselme ve düşme süreleri). Dijital sinyaller kare dalgaya benzer ve bu sinyallerin aniden değiştiği kenarlar, temel frekansın çok daha üzerinde (yüzlerce MHz veya GHz seviyesinde) harmonikler barındırır. Sinyalin bant genişliği (frekansı) arttıkça dalga boyu () küçülür. Örneğin, 300 MHz'lik bir harmonik için mesafesi yaklaşık 5 cm'ye kadar düşer.
Mekanik Dayanım ve Titreşim:
Vida aralıklarının belirlenmesinde sadece EMC kuralları değil, mekanik stabilite de belirleyicidir. PCB'nin lehimleme sırasındaki ısıl gerilimler nedeniyle bükülmesini (warpage), kendi ağırlığıyla esnemesini veya cihaz çalışırken titreşimden dolayı çatlaklar oluşmasını engellemek için 10 cm'lik destek aralıkları endüstriyel bir standarttır.
Mühendislik Güvenlik Payı:
EMC testleri (CE, FCC vb.) oldukça zorlu ve maliyetli süreçlerdir. Tasarımcılar, testleri sınırda geçmek yerine geniş bir güvenlik payı bırakmayı tercih ederler. Bağlantıların sıkı tutulması, beklenmedik RF döngülerini ve şasi radyasyonunu garanti altına alarak bastırır.
Düşük Empedanslı Dönüş Yolları (Return Path):
Şasiye atılan sık zemin (GND) vidaları, yüksek frekanslı sinyallerin dönüş akımları için çok daha düşük empedanslı, kısa ve çok sayıda alternatif yol oluşturur. Bu durum kart üzerindeki gürültüyü (ground bounce) ve çapraz karışmayı (crosstalk) ciddi şekilde azaltır.
TEORİK LAMBDA/20 HESAPLAMASI (23,4 CM)
Pratikte vida aralıklarının teorik hesaplamadaki 23 cm yerine genellikle 10 cm (yaklaşık 4 inç) civarında tutulmasının hem elektriksel hem de mekanik sebepleri vardır.
Şekil: 64 MHz'lik bir temel frekans için dalga boyunun () nasıl hesaplandığını ve 'nin nasıl tam olarak 23,4 cm'ye denk geldiğini gösteren bir mühendislik şemasıdır.
PRATİK UYGULAMA (10 CM STANDARDI)
Şekil: Bu görsel, bir önceki teorik hesaptan pratiğe geçişi gösterir. Gerçekçi bir PCB'nin top-down fotoğrafında, şasi topraklama vidalarının birbirine çok daha yakın (yaklaşık 10 cm / 4 inç) yerleştirildiği görülmektedir. Bir kumpas, iki vida arasındaki mesafeyi ölçerken, "Industry Standard Practical Spacing" (Endüstri Standardı Pratik Aralık) etiketi bu farkı vurgular.
Son durumda kutu kapağı aşağıdaki gibi yapılabilir ve kutunun ana gövdesi de buna uygun yapılmalıdır.
Şekil: Kutu gövdesinde conta kanalı ve ek olarak ortaya EMC açısından uygun 2 adet daha delik açılmıştır.
Şekil: Buradaki gibi orta taraflarda gövdenin ve kapağın birbirine daha iyi örtüşmesi için iç ve dış girintiler kullanılması gerekebilir.
Yukarıdaki Şekil’ de PCB üzerinde 10 cm kuralına sıkı sıkıya uyulmuş olsa da, dış kasanın kapak vidalarının çok seyrek bırakılması tam da bahsettiğimiz "yarık anten" (slot antenna) etkisine ve EMI sızıntısına yol açacaktır.
KASA KAPAKLARINDA EMI SIZINTISI VE GERÇEK DÜNYA ÇÖZÜMLERİ
Yarık Anten (Slot Antenna) Riski:
Kapak vidalarının arası kuralını aştığında, metal kapak ile ana kasa arasında mikro seviyede de olsa elektriksel bir boşluk (seam) kalır. İçerideki PCB ne kadar iyi topraklanmış olursa olsun, içerideki yüksek frekanslı RF enerjisi bu uzun boşlukları çok verimli bir anten gibi kullanarak kasadan dışarı yayılır.
İletken Contalar (EMI Gaskets) ile Çözüm:
Kutu tasarımlarında kapağa her 5-10 cm'de bir vida atmak üretim, montaj ve bakım süreçlerini çok zorlaştırır. Endüstride bu seyrek vidaların oluşturduğu elektriksel zafiyeti kapatmak için kapağın birleşim yivine iletken EMI contaları, metal örgü fitiller veya yaylı berilyum bakır parmaklar (spring fingers) yerleştirilir. Böylece iki vida arasında kalan uzun mesafelerde bile kesintisiz elektriksel temas sağlanarak sızıntı bloke edilir.
Yukarıdaki Şekil’ de Tasarım Hatası:
Bu kasanın dış duvarında bir conta kanalı (gasket groove) veya iç içe geçen mekanik bir sızdırmazlık dudağı (labyrinth seal) görünmüyor. Eğer bu şasiye düz bir metal kapak sadece bu seyrek köşelerden vidalanarak kapatılırsa, 64 MHz ve harmoniklerinin oluşturacağı RF enerjisi kapak aralıklarından sızacak ve cihaz EMC emisyon testlerinden (CE/FCC) geçemeyecektir. Bu surumda aşağıdaki şekildeki gibi kutu kapağı tasarımı yapılmalıdır.
PCB tasarımlarında 64 MHz'lik bir temel sinyal için teorik güvenli mesafe sınırı yaklaşık 23 cm olarak hesaplansa da, endüstri standardı olarak yüksek frekanslı harmonikleri bastırmak ve mekanik stabiliteyi sağlamak amacıyla topraklama vidaları 10 cm aralıklarla atılır. Bu kuralı sadece PCB üzerindeki zemin dikişleri için değil, donanımı çevreleyen metal kutu kapaklarının kapatılmasında da birebir aynı mantıkla işletilir.
Metal şasi kapaklarını sabitleyen vidalar arasındaki açıklık 64 MHz ve onun çok daha kısa dalga boyuna sahip harmoniklerinin sınırını aşarsa, iki metal plaka arasında kalan ince boşluklar (seam/gap) verimli birer yarık antene (slot antenna) dönüşür. Bu durum, cihazın şasisi içinde hapsedilmesi gereken RF enerjisinin dışarı sızmasına neden olacağı için, kutu kapaklarında da EMI radyasyonunu engellemek adına teorik maksimum sınırların çok altında, sık aralıklı vidalama standartları uygulanır.
Tam anlamıyla resmi ve evrensel bir "10 cm standardı" (örneğin IPC veya IEEE belgelerinde kesin bir kanun olarak) bulunmuyor. Bu değer, mühendislikte "rule of thumb" (pratik kural / genel kabul görmüş en iyi uygulama) olarak sıkça kullanılan bir denge noktasıdır.
Gerçekte bir PCB veya şasi üzerindeki mekanik vida aralıkları belirli bir sabite göre değil, şu dinamiklere göre projeye özel hesaplanır:
Çalışma Ortamı (Titreşim ve Şok): Otomotiv, havacılık veya askeri donanımlarda (örn. MIL-STD-810G testleri), kartın doğal rezonans frekansını yükseltmek ve titreşim anında parçalanmasını önlemek için vidalar çok daha dar aralıklarla atılabilir.
PCB Kalınlığı (Rijitlik): Standart 1.6 mm kalınlığındaki FR4 bir kartın esneme payı ile 2.4 mm'lik bir kartın esneme payı farklıdır. İnce kartlarda destek noktaları birbirine daha yakın olmalıdır.
Komponent Ağırlığı: Kartın üzerinde ağır soğutucular, transformatörler veya büyük röleler varsa, mekanik stresi kasaya aktarmak için vidalar bu bölgelerde sıklaştırılır.
Neden genellikle 10 cm (yaklaşık 4 inç) civarı öne çıkıyor?
Bu mesafe, elektromanyetik uyumluluk (EMC) ve mekanik ihtiyaçların mükemmel bir şekilde kesiştiği "tatlı nokta" (sweet spot) olduğu için endüstride bir alışkanlık haline gelmiştir.
Dijital tasarımlarda yüzlerce MHz'lik harmonikler söz konusu olduğunda, kuralı zaten mesafeyi elektriksel olarak 5-10 cm bandına çeker. Tasarımcılar bu elektriksel zorunluluğu uyguladıklarında, elde edilen sıkı vida aralığı aynı zamanda kartın ısıl gerilimlerle bükülmesini (warpage) ve mekanik sarkmaları önleyecek ideal rijitliği kendiliğinden sağlamış olur. Yani 10 cm yazılı bir mekanik kural olmaktan ziyade, EMI sızıntılarını boğmak ve esnemeyi durdurmak için sektörün optimize ettiği pratik bir standarttır.
ELEKTRİKSEL NEDEN - HARMONİK ANALİZİ VE SİNYAL KENAR HIZI
Şekil: "Neden 23 cm değil de 10 cm?" sorusunun elektriksel cevabını bu görsel verir. Bir sinyal analizörü ekranında, temel frekansın (örneğin 64 MHz) yanı sıra, hızlı sinyal kenarlarının (edge rates) oluşturduğu çok daha yüksek frekanslı harmonikler gösterilir. Bu yüksek frekanslı harmonikler için mesafesinin nasıl 5 cm'ye kadar düştüğü görselleştirilir, bu da tasarımcıları daha sıkı vida aralıklarına zorlar.
MEKANİK NEDEN - STABİLİTE VE ESNEME (WARPAGE) ÖNLEME
Şekil: Bu görsel, vida aralıklarının sıkı tutulmasının mekanik nedenlerini vurgular. İki PCB paneli karşılaştırılır: Soldaki panelde vidalar arası mesafe geniştir ve kart fiziksel olarak esnemektedir (sarı oklar mekanik stresi gösterir). Sağdaki panelde ise vidalar sık yerleştirilmiştir (10 cm aralıkla) ve kart mükemmel şekilde düz ve stabildir. Bu görsel, titreşim ve ısıl gerilimlerin mekanik hasara yol açmasını engellemek için sık vidalamanın önemini gösterir.
FAYDA ANALİZİ - RF DÖNGÜLERİNE KARŞI DÜŞÜK EMPEDANSLI DÖNÜŞ YOLLARI
Şekil: Bu görsel, sık vidalamanın temel faydasını özetleyen bir diyagramdır. Sol tarafta, vidalar arası mesafenin geniş olduğu durumda, dönüş akımlarının (kırmızı oklar) şasi üzerinde uzun ve kavisli bir yol çizmek zorunda kaldığı ve büyük, istenmeyen bir "RF Döngüsü" oluşturduğu gösterilir. Sağ tarafta ise, vidaların sık olduğu durumda, çok sayıda dönüş akımının (yeşil oklar) en yakın vidaya kolayca ulaştığı, dönüş yolunu minimize ettiği ve böylece EMI emisyonlarını azalttığı görselleştirilir.
MERKEZ MONTAJ DELİKLERİNİN KULLANILMAMASI

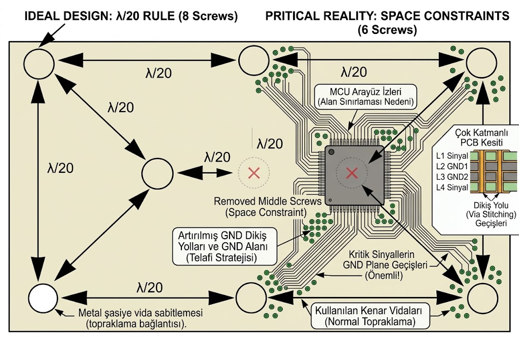

Şekil: Orta deliklerin kullanılmadığı durum
Pratikte; merkezdeki montaj deliklerinin iptal edilmesi, karmaşık PCB tasarımlarında mikrodenetleyiciler (MCU) ve yüksek hızlı sinyal yollarına yer açmak için sıkça başvurulan pratik bir tavizdir. Bu mimari değişikliğin tasarıma etkileri aşağıda karşılaştırılmıştır.
Merkez Vidalarının İptali durumunda aşağıdaki şeyler gelişebilir;
Dış Çerçeve: Kartın dört köşesinde ve kenarlarında şasiye bağlı metal vidalar bulunur (Güvenli GND bağlantıları).
Merkez Bölge (Eski Vida Konumları): Ortadaki vidalar kaldırılmış; yerini devasa bir MCU, yoğun veri yolları ve çok sayıda via almıştır.
Görünmez Tehlike (Kırmızı Dalgalar): Merkezdeki MCU'dan çıkan yüksek hızlı sinyallerin dönüş akımları, ortada şasi topraklaması olmadığı için en dış kenardaki vidalara kadar seyahat etmek zorunda kalır ve kartın tüm merkezini kaplayan devasa bir "Kırmızı RF Döngüsü" oluşturur.
Uygulanması Gereken Zorunlu Telafi Önlemleri
Yoğun GND Dikişleri (Stitching Vias):
Şasiye fiziksel bağlantı kurulamasa bile, sinyal yollarının etrafına ve boşluklara bol miktarda GND "via" eklenerek katmanlar arası çok düşük empedanslı dönüş yolları inşa edilmelidir.
İşlemcinin ve yüksek frekanslı hatların etrafına, farklı zemin katmanlarını birbirine bağlayan sık aralıklı via'lar yerleştirilerek yerel zemin/GND empedansı düşürülmelidir.
Kesintisiz GND Düzlemi (Solid Ground Plane):
Çok katmanlı kartın en az bir iç katmanı, hiçbir sinyal yolu ile bölünmemiş tam bir bakır topraklama referansı olarak ayrılmalıdır.
Kesintisiz Zemin Düzlemi: İç katmanlarda mutlak suretle en az bir (tercihen iki) kesintisiz tam zemin (GND) düzlemi kullanılmalıdır. Bu düzlemler dönüş akımları için en düşük empedanslı yolu sağlar.
Faraday Kafesi (Shielding):
Merkezi vidaların eksikliği nedeniyle artan RF radyasyonunu engellemek için, yüksek frekanslı MCU ve osilatör bölgesinin üzeri metal bir ekranlama kapağı (shielding can) ile kapatılmalıdır.
Plastik veya Metal Destekler (Stand-off):
Elektriksel şasi bağlantısı yapılamıyorsa bile, kartın merkezine yalıtkan plastik destek ayakları yerleştirilerek mekanik esneme tehlikesi ortadan kaldırılmalıdır.
Sinyal Yavaşlatma:
Sistem elveriyorsa, yazılım üzerinden veya yollara eklenen seri dirençlerle dijital sinyallerin kenar hızları (edge rates) yavaşlatılarak yüksek frekanslı harmonikler törpülenmelidir.
Sinyal yavaşlatma, ortadaki vidaların iptal edilmesinin elektromanyetik etkilerini 'ÖNEMLİ ÖLÇÜDE HAFİFLETEBİLİR', ancak teknik olarak vidaların yerini tutamaz.
Gürültüyü Boğmak: Sinyal yavaşlatmak, EMI problemini "boğar" (reduce noise generation). Eğer zemin düzlemine (GND plane) giren gürültü miktarı azsa, zayıf topraklama noktalarından radyasyon sızma ihtimali ve miktarı da dolaylı olarak azalır. Bu, zayıf topraklamanın EMI üzerindeki olumsuz etkilerini birçok MHz veya harmonik frekansında ciddi şekilde düşürebilir.
Zayıf Topraklamayı Referanslamak: Ancak, sinyal yavaşlatmak şasi topraklamasının sağladığı global (genel yapısal) ve elektriksel referanslama sürekliliğinin yerini tutamaz. Vidalar sadece gürültü yolu değildir; aynı zamanda PCB'nin farklı bölgeleri arasındaki potansiyel farklarını sıfırlar, Common-Mode radyasyonunu bastırır, şasi içinde rezonans frekanslarını yönetir ve ESD/gürültüyü kasaya aktarır.
Özetle: Ortadaki vidaları iptal etmek zorundaysanız, sinyal yavaşlatma (ve mükemmel bypass/decoupling kapasitörü yerleşimi) EMC testlerinden geçme ihtimalinizi önemli ölçüde artıran kritik bir zorunluluk haline gelir. Vidalar çıkarılarak bir EMI zafiyeti oluşturulmuştur; sinyal yavaşlatmak bu zafiyetin sertifikasyon başarısızlığına dönüşme riskini kaynağında boğarak minimize etmeye yardımcı olur.
MCU ETRAFINA BİRÇOK BYPASS VE DECOUPLING KAPASİTÖRÜ KOYMAK ORTADAKİ 2 VİDANIN OLMAMASININ ETKİLERİNİ AZALTIR MI?
Bu soruya verilecek en doğru mühendislik cevabı: "Kısmen Evet, Ancak Teknik Olarak Hayır" olacaktır.
Bu durumu netleştirmek için, bu iki bileşenin (vidalar ve kapasitörler) çözmeye çalıştığı farklı fiziksel problemleri anlamamız gerekir.
Bypass/decoupling kapasitörlerinin, ortadaki topraklama vidalarının yokluğunun oluşturduğu etkileri nasıl azalttığı ve nasıl azaltamadığına dair detaylı analiz:
1. KAPASİTÖRLERİN ETKİLERİ AZALTTIĞI DURUMLAR (NASIL YARDIMCI OLUR?)
Bypass ve decoupling kapasitörleri, MCU'nun ana gürültü kaynağı olduğu yüksek frekanslı, yerel (local) döngülerde vidaların eksikliğini telafi etmeye yardımcı olur.
Gürültüyü Kaynağında Hapsetmek:
Bir MCU anahtarlama yaparken (logic 0'dan 1'e geçerken) anlık yüksek akımlar çeker. Kapasitörler (özellikle MCU pinlerine çok yakın yerleştirilenler), bu akımı zemin düzlemi (GND plane) üzerinden uzun bir yoldan çekmek yerine, yerel bir enerji deposu gibi davranarak sağlar.
Küçük Döngü Alanları (Local Loops):
Akım kapasitörden MCU'ya, oradan tekrar kapasitöre döner. Kapasitör MCU'ya ne kadar yakınsa, bu döngü alanı o kadar küçük olur. Küçük döngü alanı, daha az endüktans ve dolayısıyla zemin düzlemine (GND plane) daha az gürültü enjekte edilmesi demektir.
Zemin Sıçramasını (Ground Bounce) Azaltmak:
Zemin düzlemine ne kadar az gürültü girerse, o bölgedeki toprağın potansiyeli o kadar kararlı kalır. Kapasitörler bu gürültüyü en aza indirerek, vidaların yokluğunda rezonansa girebilecek veya radyasyon yayabilecek gürültü miktarını baştan azaltmış olur.
Özetle: İyi bir decoupling (dekuplaj) tasarımı, zemin düzlemine giren gürültüyü "baştan boğduğu" için, vidaların yokluğunun oluşturacağı emisyon (radyasyon) riskini dolaylı olarak azaltır.
2. KAPASİTÖRLERİN ETKİLERİ AZALTAMADIĞI DURUMLAR (NEDEN VİDANIN YERİNİ TUTAMAZ?)
Kapasitörler, şasi vidalarının sağladığı global (genel yapısal) etkileri karşılayamaz.
Farklı Frekans Aralıkları:
Kapasitörler yüksek frekanslı (MHz'den GHz'e) anahtarlama gürültüsünde etkilidir. Şasi vidaları ise daha düşük frekanslı global rezonansları (kutu kapağının veya PCB'nin kuralına göre anten gibi davranmasını) ve yapısal EMI sorunlarını çözer.
Kortak Mod (Common-Mode) Radyasyonu:
Eğer PCB'nin bir bölümü şasiye iyi bağlanmamışsa, o bölge bir bütün olarak "sallanabilir" (potansiyel farkı oluşabilir) ve dışarıya takılı kablolar üzerinden Common-Mode gürültüsü yayabilir. Kapasitörler bu global potansiyel farkını referanslayamaz.
Dış Gürültü ve ESD (Elektrostastik Deşarj):
Şasi vidaları, dışarıdan gelen gürültüyü (ESD, sürj vb.) PCB'nin hassas bölgelerine uğratmadan metal şasi üzerinden toprağa akıtır. Kapasitörler bu korumayı sağlamaz.
Mekanik ve Termal Yönetim:
Kapasitörler kartın merkezinin esnemesini (warpage) engelleyemez veya MCU'nun ısısını doğrudan metal kasaya aktaramaz.
3. SONUÇ VE MÜHENDİSLİK DENGESİ
Ortadaki 2 vidanın iptal edilmesi, EMC (Elektromanyetik Uyumluluk) testlerinde radyasyon emisyonunun artma riskini kesinlikle yükseltir.
Ancak, MCU etrafına mükemmel yerleştirilmiş, doğru değerlerde bypass ve decoupling kapasitörleri koymak:
Zemin düzlemine (GND plane) giren gürültüyü ciddi şekilde azaltır.
Bu sayede, vidaların yokluğu nedeniyle oluşan "topraklama zayıflığının" radyasyon yayma ihtimalini zayıflatır.
Bu durum bir "uzlaşma" (trade-off) yönetimidir. Merkez vidalarını iptal etmek zorundaysanız (yer kalmadığı için), mükemmel decoupling tasarımı yapmak, dikiş via'ları (via stitching) kullanmak ve kesintisiz toprak düzlemleri sağlamak zorunlu hale gelir. Kapasitörler vidaların tam yerini tutmaz ama oluşturdukları zafiyeti yönetilebilir bir seviyeye indirmeye yardımcı olur.
ÖZET
Teorik hesaplamaları EMC uyumluluğu için temel bir sınır çizgisi çizse de, pratik mühendislik dijital sinyallerin yüksek frekanslı harmoniklerini, mekanik stabilite ihtiyaçlarını ve termal yönetim gereksinimlerini de göz önünde bulundurmak zorundadır. Bu nedenle, genellikle hesaplanan sınır değerlerden daha muhafazakar tutulan endüstri standardı 10 cm'lik vida aralıkları, hem RF döngülerini önleyerek gürültüyü kaynağında boğan hem de PCB'nin yapısal bütünlüğünü koruyan mükemmel bir uzlaşma noktasıdır. Tasarımda sınırda kalmak yerine geniş bir güvenlik payı bırakmak, maliyetli EMC sertifikasyon süreçlerini riske atmadan başarıya ulaşmanın ve ürün kalitesini garanti altına almanın en güvenli yoludur.
Bu çalışma, PCB şasi topraklamasında vida aralığı belirleme kriterlerini incelemiş ve teorik kuralının dijital harmonikler, mekanik stabilite ve empedans yolları gibi pratik mühendislik gerçekleriyle nasıl dengelenmesi gerektiğini ortaya koymuştur. Sadece temel frekans bazlı hesaplamaların yetersiz kaldığı senaryolarda, RF döngülerini minimize etmek, Common-Mode radyasyonunu engellemek ve yapısal rijitliği sağlamak amacıyla uygulanan daha sıkı vida yerleşiminin EMI emisyonları üzerindeki kritik etkisi vurgulanmıştır. Sonuç olarak, başarılı bir EMC performansı için elektriksel hesaplamaların mekanik tasarım disipliniyle entegre edilmesi gerektiği gösterilmiştir.
SONUÇ
Teorik hesaplamalar elektromanyetik uyumluluğun temel sınırlarını çizerken, sahadaki pratik uygulamalar her zaman daha muhafazakâr bir mühendislik yaklaşımını zorunlu kılar. Sadece temel saat frekansına odaklanarak bulunan 23,4 cm gibi geniş aralıklar, dijital sinyallerin aniden değişen kenarlarındaki yüksek frekanslı harmonikler karşısında korumasız bir yapı oluşturur.
Endüstri standardı olarak kabul edilen 10 cm'lik vida mesafesi, elektriksel teori ile fiziksel dayanıklılığın mükemmel bir uzlaşmasıdır. Bu sıkı yerleşim, bir yandan dönüş akımları için düşük empedanslı pürüzsüz bir yol çizerek beklenmedik RF döngülerini boğar, diğer yandan ısıl gerilimler ve çevresel titreşimler karşısında kartın bükülmesini engelleyen mekanik bir zırh işlevi görür.
Pahalı ekranlama maliyetlerinden ve zorlu EMC testlerindeki sürprizlerden kaçınmanın en etkili yolu, tasarımı sınır değerlerde bırakmak yerine geniş bir güvenlik payıyla inşa etmektir.
Başarılı bir donanım tasarımı, formüllerin gösterdiği ideal dünya ile kartın çalışacağı fiziksel dünyanın zorluklarını dengeli bir şekilde birleştirmeyi gerektirir.
