​​Giriş voltajı çok yüksek olursa ne olur?

Tüm DC/DC dönüştürücüler ara sıra meydana gelen kısa süreli aşırı gerilim geçişlerine (<100 ms) dayanabilir, ancak tekrarlanan aşırı gerilim koşulları arızaya yol açabilir.



Regüle edilmemiş DC/DC dönüştürücüler, besleme gerilimi bileşen değerlerini aşmadığı sürece daha uzun giriş aşırı gerilim koşullarıyla başa çıkabilir. Çıkış gerilimi de çok yüksek olacaktır.



Regüle edilmiş DC/DC dönüştürücüler, giriş aşırı gerilim durumunu düzenlemeye çalışacağından daha fazla zorlanacaktır (sınırlar için veri sayfasına (Datasheet) bakın).

​

Giriş voltajı çok düşük olursa ne olur?

Tüm DC/DC dönüştürücüler, ara sıra meydana gelen kısa süreli voltaj düşüşlerine dayanabilir, ancak tekrarlanan düşük voltaj koşulları arızaya yol açabilir. Sabit bir güç yükü için, giriş akımı giriş voltajı azaldıkça üstel olarak artar.



Regüle edilmemiş DC/DC dönüştürücüler, artan giriş akımı bileşen değerlerini aşmadığı sürece daha uzun süreli düşük voltaj koşullarıyla başa çıkabilir. Çıkış voltajı da çok düşük olacaktır. Regüle edilmemiş dönüştürücülerde Düşük Voltaj Kilitleme (UVLO) fonksiyonu bulunmaz.



Regüle edilmiş DC/DC dönüştürücüler, düşük voltaj durumunu regüle etmeye çalışacağından daha fazla zorlanacaktır; standart olarak, giriş akımı çok yüksekse dönüştürücüyü devre dışı bırakan bir Düşük Voltaj Kilitleme (UVLO) fonksiyonu bulunur. Bu ayrıca besleme voltajı stabilize olmadan önce dönüştürücünün çok erken çalışmaya başlamasını da engeller.

​

1:1, 2:1, 4:1 ve 8:1 DC/DC dönüştürücüler arasındaki fark nedir?

Oran, giriş voltaj aralığını ifade eder.

Örneğin;

• 1:1 giriş aralığına sahip 24 V girişli bir DC/DC dönüştürücü, 24 V input +/-10% (21,6 V - 26,4 V) olarak belirtilir.

• 2:1 giriş aralığına sahip 24 V girişli bir DC/DC dönüştürücü, 18 V-36 V arasında ikiye bir giriş voltaj aralığıyla belirtilir.

• 4:1 giriş aralığına sahip 24 V girişli bir DC/DC dönüştürücü, 9 V-36 V arasında dörde bir giriş voltaj aralığıyla belirtilir.

• 8:1 giriş aralığına sahip 24 V girişli bir DC/DC dönüştürücü, 9 V-75 V arasında sekizde bir giriş voltaj aralığıyla belirtilir.

​

İzole edilmemiş bir DC/DC dönüştürücünün işlevi nedir?

İzole edilmemiş veya anahtarlamalı regülatör dönüştürücü, bir DC giriş voltajını verimli bir şekilde daha düşük veya daha yüksek bir çıkış voltajına düşürebilir veya yükseltebilir.

İzole edilmemiş veya anahtarlamalı regülatörün, izole edilmiş bir DC/DC dönüştürücüye göre aşağıdaki avantajları vardır:

1. Transformatör kullanılmadığı ve giriş ve çıkış ortak bir topraklamayı paylaştığı için verimlilikler çok yüksek olabilir (>%97). Bu düşük kayıplar, izole edilmiş dönüştürücülere kıyasla daha geniş bir çalışma sıcaklığı aralığına ve daha yüksek güç yoğunluğuna olanak tanır.

2. İzole edilmemiş veya anahtarlamalı regülatör, yük ve/veya giriş voltajındaki değişiklikleri telafi etmek için dahili açma/kapama görev döngüsünü daha geniş bir aralıkta değiştirebilir, böylece dönüştürücü genişletilmiş bir giriş voltajı aralığında (7:1 veya daha fazla) ve yük aralığında (100:1) verimli bir şekilde çalışabilir.

3. İzole edilmemiş veya  anahtarlamalı regülatörler genellikle döngüden döngüye kontrol eden bir IC kullanır, bu nedenle dinamik yük değişikliklerine veya kısa devre koşullarına tepki süresi çok hızlıdır.

​

İzole edilmiş bir DC/DC dönüştürücünün işlevi nedir?

İzole edilmiş bir DC/DC dönüştürücü, bir DC giriş voltajını, dahili bir transformatör aracılığıyla girişten elektriksel olarak izole edilmiş aynı veya farklı bir DC çıkış voltajına dönüştürür.



Genellikle aşağıdaki nedenlerle kullanılır:

1. Topraklama döngülerini kırmak için. Güç hatlarındaki elektriksel parazitlerin devrenin diğer kısımlarını etkilemesi engellenir; örneğin, bir motor kontrol devresinde kullanılan bir DC/DC, gürültülü bir DC kaynağından düşük gürültülü, kararlı bir çıkış sağlayabilir.

2. Bir beslemenin referans noktasını değiştirmek için. Örneğin, -48V'luk bir telekomünikasyon güç kaynağından +5V'luk bir hat oluşturmak için.

3. Güvenlik için. Örneğin, tıbbi uygulamalarda hastayı güç kaynağı arızalarından korumak için.

4. Besleme güvenliği için. Çok kanallı uygulamalar için, her kanalın güç kaynağını ayrı bir DC/DC dönüştürücü ile izole etmek, herhangi bir kanal arızalı veya kısa devre yapmışsa, kalan kanalların etkilenmemesi anlamına gelir.

​

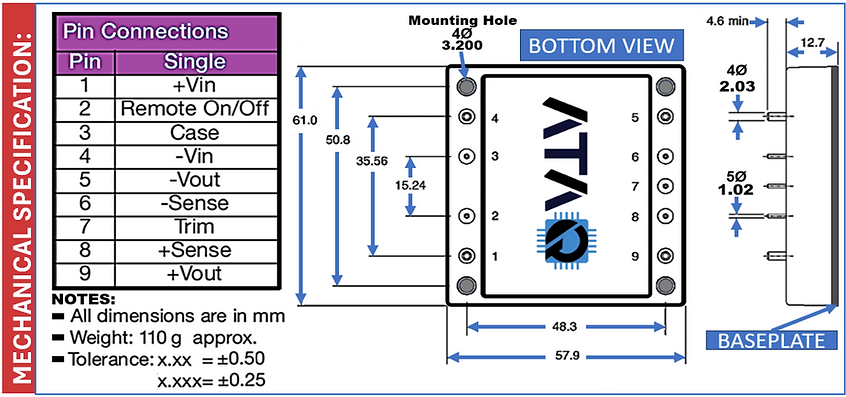

İzole edilmiş bir DC/DC dönüştürücünün pin fonksiyonları nelerdir?

Bir DC/DC dönüştürücünün aşağıdaki bağlantıları olabilir:

• Besleme pinleri  : Vin+ ,  Vin-

• Çıkış pinleri         :  Vout+ ,  Vout-

• Şase pini (EMC performansını ayarlamak için)  :  Genellikle "CASE" olarak etiketlenir.

• Uzaktan kontrol açma/kapama, etkinleştirme veya kontrol pini  :  Genellikle "ON/OFF" olarak etiketlenir.

• Ayar pini (çıkış voltajını yukarı veya aşağı ayarlamak için)  :  Genellikle "TRIM" olarak etiketlenir.

• Algılama pinleri (kablo veya devre direnci kayıplarını telafi etmek için)  :  Genellikle "+SENSE , -SENSE" olarak etiketlenir.

​

Neden bir DC/DC dönüştürücüye ihtiyacım var?

DC/DC dönüştürücü kullanmanız için birçok neden vardır, ancak en yaygın uygulamalar şunlardır:
Yükleri güç kaynağına uyarlamak (örneğin, tek bir kaynaktan daha yüksek, daha düşük veya çift çıkış üretmek veya bir besleme hattını tersine çevirmek).

• Primer ve sekonder devreleri birbirinden ayırmak için (örneğin güvenlik nedenleriyle veya hassas bir devreyi parazitten korumak için)

• Güç kaynaklarını basitleştirmek (örneğin, birden fazla çıkış dönüştürücüsü veya her bir hat (yük noktası) için bir dönüştürücü kullanmak, güç kaynağı karmaşıklığını, genel maliyeti ve devre kartı alanı gereksinimlerini azaltırken aynı zamanda esnekliği, güvenilirliği ve sistem verimliliğini artırabilir.)

​

DC-DC modülleriniz ticari EMC A ve B sınıfı veya askerî EMC sertifikasına sahip mi?

DC/DC dönüştürücülerimiz dahili olarak, basit giriş filtreleri içerir. Müşteri daha sonra maliyetten tasarruf etmek için EMC filtresini ayrı ayrı veya tüm dönüştürücüler için birlikte eklemeye karar verebilir.



Harici EMI filtre önerileri için ticari ve askeri EMC açısından hem A hem de B sınıfı seviyeleri için veri sayfalarını ve uygulama notlarımızı inceleyiniz.

​

Giriş veya çıkış kapasitörlerine ihtiyaç var mı?

Normal çalışma için, veri sayfalarında belirtilmedikçe harici kapasitörlere gerek yoktur. EMI filtreleme için Datasheet ve uygulama notlarımızdaki önerilerimize bakınız.



Opsiyonel olarak anlık akımlardan korunmak ve performansın yüksek olması için paralel kapasitörleri PCB'de eklemenizde fayda vardır. Gerekirse dizmeyebilirsiniz.

​​

ATAQ parçaları üretim sırasında test ediliyor mu?

ATAQ üretiminin tüm partileri, müşteriye gönderilmeden önce üretim alanımızda çalışma testine tabi tutulmaktadır.

​

EMI filtremde kullandığım ortak mod bobinini (CMC: Common Mode Choke) ani akım artışını sınırlamak için de kullanabilir miyim?

Ani akım, DC/DC dönüştürücüye, yüke (özellikle kapasitif yüke) ve birincil güç kaynağının empedansına bağlıdır. Bu nedenle, ani akım sınırlayıcı indüktör için önerilen bir değer yoktur, çünkü bu her uygulama için ayrı ayrı hesaplanmalıdır. Bununla birlikte, genellikle 22 µH–100 µH iyi bir başlangıç ​​noktasıdır.

Bir CMC, yüksek akımlarda doyuma girmediği için (pozitif ani akım negatif ani akımla dengelenir) iyi bir ani akım sınırlayıcıdır.



CMC bu nedenle çift amaçlıdır: EMC filtresi ve ani akım sınırlaması.



Ek olarak, yüksek güçlü dönüştürücüler için, normal çalışma sırasında bobinin direnci üzerinden çok fazla güç kaybı olabileceğinden, en iyi EMC filtrelemesi için seçilen yüksek endüktanslı bir bobin yerine, ani akımı azaltmak için seçilen düşük endüktanslı, yüksek akımlı bir bobin kullanmak bazen daha iyidir.

​

ATAQ DC/DC dönüştürücü harici olarak senkronize edilebilir mi?

ATAQ, DC/DC dönüştürücülerinin hiçbirinde bu özelliği sunmamaktadır. Birkaç dönüştürücüdeki osilatörleri senkronize etmek, ana frekansta artan parazit miktarı pahasına vuruş frekanslarından kaçınılması gereken durumlarda faydalı bir tekniktir.



Genellikle, güçlü bir parazit oluşturan ana frekans yaratmadan her bir dönüştürücüyü ayrı ayrı filtreleyerek etkili sonuçlar elde edilebilir. Fakat harici bir PWM çipi kullanılarak birkaç adet DC/DC modül birbiriyle senkronize edilebilir.

​

Çıkış voltajı, direnç yerine harici bir voltaj veya akım ile ayarlanabilir mi?

Teoride evet, ancak pratikte oldukça doğrusal olmayan bir yapıya sahiptir. Çıkış voltajını harici bir voltaj veya akım kullanarak ayarlamak, regülasyonu ve kısa devre davranışını da etkileyebilir, bu nedenle tavsiye edilmez.

​

Dönüştürücülerinizin tümünde giriş akım dalgalanmalarına karşı koruma mevcut mu?

DC/DC dönüştürücülerimiz genellikle aşırı giriş gerilim korumasına sahip değildir.  Ancak giriş pinlerine yakın yerleştirilmiş bir elektrolitik kondansatör genellikle IEC/EN 61000-4-5 gereksinimlerini karşılamak için yeterlidir. Uygulama için datasheet ve uygulama notlarına bakınız.

​

ATAQ Dc/DC ürünlerinde ters kutup/polarite koruması var mı?

DC/DC dönüştürücülerin hiçbirinde ters kutup koruması yerleşik değildir. Harici olarak eklenmesi gerekir. Daha yüksek güç gerektiren dönüştürücüler için harici bir MOSFET veya daha düşük güç gerektiren, kritik olmayan uygulamalar için basit bir bloke diyot eklemenizi öneririz. Uygulama notlarına bakınız.

​

İzole olmayan/yalıtımsız DC/DC dönüştürücüleriniz var mı?

ATAQ'ın şu an izole olmayan DC/DC çeviricileri bulunmamaktadır. İstek hâlinde ATAQ tarafından özel tasarım yapılmaktadır.

​

Giriş voltajının pozitif veya negatif olması, çıkış voltajına göre bir fark oluşturur mu?

İzole edilmiş bir DC/DC dönüştürücünün giriş ve çıkışı arasında elektriksel bağlantı yoktur. Bu nedenle, Vin+'ın pozitif bir beslemeye ve Vin-'in toprağa bağlanması veya Vin+'ın toprağa ve Vin-'in negatif bir beslemeye bağlanması fark etmez.



Örneğin telekomünikasyon sektöründe, standart bir -48 V beslemenin +5 V çıkış üretmek için kullanılabildiği durumlarda faydalıdır (Vin+ = toprak, Vin- = -48 V, Vout+ = 5 V, Vout- = toprak). Bu, izole edilmemiş anahtarlamalı regülatörler için geçerli değildir. (Uygulama notlarına bakınız.)

​

Giriş kaynağı olarak 12V' luk bir pil kullanıyorum. Ekstra bir bileşene ihtiyacım var mı?

12 W'lık bir bataryanın güç kaynağı olarak kullanılmasının en büyük sorunu, çok yüksek ani akımlar üretebilmesidir.



Normalde düşük güçlü dönüştürücülerde (20 W'ın altında) bu bir sorun teşkil etmez, ancak daha yüksek güçlü dönüştürücülerde ani akım dönüştürücülere veya harici bileşenlere zarar verebilir. Bataryalarla ilgili diğer bir sorun ise, son kullanıcının bataryayı yanlış yönde bağlaması durumunda, dönüştürücünün anında bozulmasıdır. Bu sorunları önlemek için harici bir bloklama diyotu veya FET takılabilir ve yumuşak başlatma devresi veya ani akım filtresi eklenebilir. Önerilen devreler ve bileşen değerleri için lütfen ATAQ Teknik Destek Ekibi ile iletişime geçin.

​

Veri sayfalarınızda ihtiyacım olan bilgiyi bulamıyorum. Bu bilgiyi nereden edinebilirim?

ATAQ kapsamlı veri sayfalarına sahip olmakla gurur duymaktadır. Ancak yine de listede yer almayan bir parametre veya çalışma özelliği olabilir.  Türkiye'deki Ar-Ge ve merkez ofislerimiz aracılığıyla yerel teknik destek sunuyoruz veya daha fazla bilgi için yerel ATAQ yetkilinizle veya distribütörünüzle iletişime geçebilirsiniz.

​

Sıcaklık konusunda sorun yaşıyorum. Sıcaklık aralığını artırmak için bir soğutucu kullanabilir miyim?

DC/DC dönüştürücülerin genellikle 70°C ile 85°C arasında başlayan bir güç düşürme eğrisi vardır. Bu sıcaklık noktasından itibaren, iç ısı dağılımını sınırlamak için yük azaltılmalıdır. Bu sıcaklık noktasını birkaç derece yukarı çekmek için bir soğutucu/heatsink kullanabilirsiniz. Fakat uygulamanızda yeterli bir soğutma sistemi yoksa, büyük bir soğutucu bile etkili olmayabilir. Plastik kasalı dönüştürücüler etkili bir şekilde soğutucuyla desteklenemez. Güç düşürmeyi artırmak için bunun yerine daha yüksek güçlü bir dönüştürücü kullanın.

​

Ek olarak, modülün kullanıldığı alanda bir termal pad ile cihaz kutunuzun baseplate'ine değdirip ısı atımı sağlayabilirsiniz. Bunun haricinde, soğutucu kullanılıp finlerine fan ile hava akışı sağlanarak istenirse soğutma yapılabilir.

​

ON/OFF pini hangi işlevi görür?

Uzaktan "Açma/Kapama" veya "Kontrol" veya "ON/OFF" pini genellikle aşağıdaki nedenlerle kullanılır:
Düşük güçlü bir sinyal kullanarak yüksek güçlü bir dönüştürücüyü kontrol etmek için. Bir kontrol pininin giriş gücü tipik olarak yalnızca birkaç mW'dır. Fakat  yüz watt'a kadar bir dönüştürücüyü etkinleştirebilir veya devre dışı bırakabilir. Bu, bir mikrodenetleyicinin veya mantık IC'sinin düşük güç çıkışının ekstra amplifikatörlere veya büyük rölelere ihtiyaç duymadan bir sistemi kontrol etmek için kullanılabileceği anlamına gelir. Birkaç dönüştürücüden oluşan bir sistemi doğru sırayla açmak veya kapatmak için bu pin kullanılabilir.



Birçok karmaşık güç kaynağının güvenli olması için belirli bir sırayla başlatılması veya kapatılması gerekir. Bir örnek, mikroişlemcinin çevre birimleri çalıştırılmadan önce çalışır durumda olması gereken bilgisayar tabanlı bir kontrol cihazı olabilir. Başka bir örnek ise bir güç kaynağının diğerini beslediği durumdur.



Enerji tasarrufu için. Birincil güç kaynağı, ikincil güç kaynakları açılmadan önce genellikle kararlı bir çıkış voltajına ulaşmış olmalıdır. Bir kontrol pini, bekleme modunda bir devrenin bazı bölümlerine giden gücü tamamen kapatmak için kullanılabilirken, merkezi bir izleme devresi aktif kalabilir. Bu, özellikle pille çalışan devreler için önemlidir çünkü tüm DC/DC dönüştürücüler yük altında olmadıkları zaman bile bir miktar güç çekerler.

Ani akım artışını azaltmak için, birden fazla paralel alt sistemden oluşan bir sistemde, ana güç kaynağını aşırı yüklememek veya ana sigortanın açılışta atmasına veya patlamasına neden olmamak için her bir alt sistemin başlatılmasını kademeli olarak gerçekleştirmek genellikle faydalıdır. Yine bu durumda ON/OFF pini kullanılabilir. ​​​​

​

Trim pininin işlevi nedir?

Trim ayar pini (eğer takılıysa), sınırlı bir aralıkta (tipik olarak +/- %10) regüle edilmiş çıkış voltajını artırmak veya azaltmak için kullanılabilir.

Trim ayarı (veya Vadj.) ile Vout+ pini arasına bir direnç bağlamak çıkış voltajını düşürür. Ayar (veya Vadj.) ile Vout- veya Gnd pini arasına bir direnç bağlamak çıkış voltajını artırır.

Trim ayarı, genellikle uzun bir kablo veya PCB izi boyunca voltaj düşüşünü telafi etmek için çıkış voltajını artırmak veya en kötü durum koşullarında yüke aşırı voltaj stresi uygulamaktan kaçınmak için çıkış voltajını düşürmek amacıyla kullanılır.

Voltaj ayarı ayrıca farklı pil kimyalarına uyum sağlamak için de kullanışlıdır. 12V kurşun asitli bir akü, 13,2V'a (+%10) kadar ayarlanmış 12V'lik bir dönüştürücü kullanılarak yavaş şarj edilebilir veya bir LiPo akü, 4,6V'a (-%8) kadar ayarlanmış 5V'lik bir dönüştürücüden güvenli bir şekilde şarj edilebilir.

​

"Remote Sense" algılama pinlerinin işlevi nedir?

DC/DC dönüştürücü, çıkış voltajının yüke iletilmesini regüle etmek için algılama pinlerini (Sense + ve Sense-) kullanır; bu voltaj doğrudan çıkış pinleri üzerinden ölçülmez.



Dönüştürücü, yüksek akım sağlayan Vout+ ve Vout- olmak üzere dört bağlantı ve geri besleme için iki düşük akım bağlantısı (Sense+ ve Sense-) kullanır.



Algılama pinlerinin kullanılmasının bağlantı boyunca voltaj düşüşünü telafi etmek için çıkış voltajını basitçe yükseltmeye kıyasla avantajı, algılama pinlerinin hem düşük hem de yüksek yük akımlarında yük voltajını düzenlemesi ve böylece hafif yük altında çok yüksek yük voltajını önlemesidir.



Algılama pinleri ayrıca bazı yük paylaşım kontrolörleri tarafından iki veya daha fazla DC/DC dönüştürücünün paralel bağlanmasına ve gücün artırılmasına olanak sağlamak için de kullanılabilir.

​

Kontrol (ON/OFF) pini voltaj histerezisi nedir?

Kontrol pini voltajı yükselirken, anahtarlama noktası (eşik değeri) voltaj düşerken olduğundan daha yüksektir. Yükselen voltaj tetikleme noktası ile düşen voltaj tetikleme noktası arasındaki fark histerezistir.



Örneğin, negatif kontrol mantığına sahip bir dönüştürücü, kontrol pini voltajı 3.5 V' u aştığı anda açılabilir, ancak çalışmaya başladıktan sonra voltaj 1.2 V'nin altına düşene kadar tekrar kapanmaz. 2.3 V' luk fark histerezistir ve dönüştürücünün yavaşça yükselen veya düşen kontrol voltajıyla düzensiz bir şekilde açılıp kapanmasını engeller.  (Ayrıntılı bilgi için Datasheet ve Uygulama notlarına bakınız.)

​

Pozitif veya negatif kontrol pini mantığı nedir?

Negatif kontrol mantığı, mantık 0'ın (düşük) dönüştürücüyü etkinleştirdiği ve mantık 1'in (yüksek) dönüştürücüyü devre dışı bıraktığı anlamına gelir. Pin bağlantısız bırakılırsa, mantık 0 olur ve güç verildiği anda dönüştürücü çalışmaya başlar.
Pozitif kontrol mantığı, mantık 0'ın (düşük) dönüştürücüyü devre dışı bıraktığı ve mantık 1'in (yüksek) dönüştürücüyü etkinleştirdiği anlamına gelir. Pin bağlantısız bırakılırsa, mantık 0 olur ve güç verildiğinde dönüştürücü çalışmaz; başlamadan önce pozitif bir sinyal bekler. Birçok güvenlik açısından kritik sistem için bu önemli bir özelliktir.

​

Bekleme akımı, kapatma akımı ve kontrol pini akımı arasındaki fark nedir?

Sessiz veya bekleme akımı, dönüştürücünün yüksüz durumdayken (dönüştürücü aktif ve çıkış voltajına sahip ancak çıkış akımı yokken) beslemeden çektiği akımdır.



Kapatma akımı, ON/OFF pini kullanılarak devre dışı bırakıldığı sırada dönüştürücünün beslemeden çektiği artık akımdır. ON/OFF pini akımı, dönüştürücünün devre dışı durumda kalması için ON/OFF pini üzerinden çektiği akımdır.

​

ON/OFF pini voltajının maksimum değeri nedir?

ON/OFF pinine verilebilecek maksimum voltaj, dönüştürücü serisine göre değişir. Çoğu DC/DC dönüştürücü 5V' a kadar, bazıları ise 12V veya daha fazlasına kadar voltaja izin verir. Lütfen veri sayfalarına bakın. Veri sayfasında açıkça izin verilmediği sürece, kullanılmayan bir kontrol pinini +Vin' e bağlamayın.

​

DC/DC dönüştürücüler için minimum yük nedir?

ATAQ ürünlerinin tamamı yük altında kullanılmadığında hasar görmez.

​

Metal kutu ambalajında ​​hangi malzeme kullanılıyor?

Dönüştürücü serisine bağlı olarak nikel kaplı bakır veya uçak sınıfı alüminyum.

​

Konvertördeki hava kabarcıklarını gidermek için hangi işlemi kullanıyorsunuz? Konvertörler vakumla mı kaplanıyor?

Dönüştürücüler vakumla kaplanmaz çünkü hava kabarcıklarını (boşlukları) gidermek için özel bir işlem kullanıyoruz. Epoksi kaplama işlemi şu şekildedir:
1- İki bileşenli epoksi karıştırılır ve karıştırma işlemiyle oluşan hava kabarcıklarını gidermek için 1 dakika boyunca vakum altında tutulur.
2- Plastik kasa 1/3 oranında doldurulur ve dinlenmeye bırakılır.
3- Önceden test edilmiş dönüştürücü PCB kasaya yerleştirilir ve 2/3 oranında doldurulup dinlenmeye bırakılır.
4- Kısmen tamamlanmış dönüştürücüler, hava kabarcıklarının üste çıkması için 20 dakika boyunca sıcak bir fırına (30 °C) yerleştirilir.
5- Kasa daha sert bir epoksi ile kapatılır ve kürleşmesi için 50 °C'de bir saat boyunca fırınlanır. Ya da 24 saat oda sıcaklığında bekletilebilir.
6- Ayrıca, dönüştürücülerimizin hiçbirinde hava boşluğu bulunmadığından emin olmak için X-ışını cihazımızla nokta kontrolleri yapılır.

Silikon kauçuk kalıplama işlemi şu şekildedir:
1- Önceden karıştırılmış silikon kauçuk bileşiği kalıba enjekte edilir.
2- Kalıp bir çalkalayıcıya yerleştirilir ve hava kabarcıklarının yüzeye çıkmasını sağlamak için titreştirilir.
3- Kalıp dolum seviyesine kadar doldurulur.
4- Kalıplar oda sıcaklığında kürleşmeye bırakılır.

​

Regüleli ve regülesiz dönüştürücüler arasındaki fark nedir?

Regüle edilmemiş bir dönüştürücü daha ucuz bir çözümdür, ancak daha az çıkış voltajı kararlılığı sunar. Çıkış voltajı hem yüke hem de giriş voltajı değişimlerine bağlı olarak değişebilir. Bu nedenle, giriş voltajı aralığı +/- %5 veya +/- %10 ile sınırlıdır; bu yüzden regüle edilmemiş DC/DC dönüştürücülerin yalnızca regüle edilmiş bir besleme voltajı ile kullanılması önerilir. Çıkış voltajı yüksüz koşullarda önemli ölçüde yükselebilir, ancak regüle edilmemiş bir dönüştürücü bile %20 ila %100 yük aralığında düşük bir çıkış voltajı değişimi sunar.

Regüle edilmiş dönüştürücüler, tipik olarak %1'den daha az olmak üzere çok daha iyi bir yük ve şebeke voltajı regülasyonu sunar; bu nedenle çıkış voltajı yüke veya giriş voltajına bağlı değildir. Özellikle, çıkış voltajı düşük yük veya yüksüz koşullarda kararlı kalır. Ek olarak, giriş voltajı aralığı daha yüksektir (izole edilmemiş dönüştürücülerle 2:1, 4:1 veya 7:1'e kadar), bu nedenle regüle edilmiş dönüştürücüler, piller veya birden fazla besleme voltajı (örneğin, 12 V veya 24 V beslemeler) gibi değişken giriş voltajı beslemeleriyle kullanım için uygundur.

​

Boşta çekilen akım nedir?

Dönüştürücü boşta (yüksüz) haldeyken çektiği akımdır. Tüm dönüştürücüler dönüştürücüden güç çekilmese bile güç emen osilatörler içerir.

​​

Neden bir sıcaklık azaltma eğrisi belirtiyorsunuz?

Belirli bir ortam sıcaklığında, iç ısı dağılımı, dönüştürücünün gücünün %100'ünü sağlamasını imkânsız hâle getirir ve sıcaklık yükseldikçe yükün düşürülmesi (azaltılması) gerekir. Düşürme eğrisi, dönüştürücünün tüm çalışma sıcaklığı aralığında sağlayabileceği maksimum gücü gösterir.

​

Açma/kapama fonksiyonu neden çalışmıyor?

Farklı dönüştürücülerin farklı açma/kapama kontrol voltajları vardır. Açma/kapama pinini toprağa veya +Vin'e bağlamadan önce lütfen veri sayfalarını dikkatlice kontrol edin, çünkü bu dönüştürücüye zarar verebilir. Bazı açma/kapama pinleri, TTL seviyesinde bir sinyalle sürüldüğünde ek harici bileşenler gerektirebilir. (Ayrıntılı bilgi için Datasheet ve Uygulama notlarına bakınız.)

​

Dönüştürücü yüke bağlı olmamasına rağmen neden ısınıyor?

Daha yüksek güç dönüştürücüler, tam yükte en yüksek verimlilikle çalışacak şekilde optimize edilmiştir. Bu, örneğin, anahtarlama transistörlerinin tamamen açık ve tamamen kapalı arasındaki bölgede güç israfını önlemek için çok hızlı bir şekilde anahtarlama yapması gerektiği anlamına gelir. Yük olmadığında, anahtarlama sürücüleri hâlâ tam güçte çalışır ve bu da dönüştürücülerin ısınmasına neden olur.

​

Bazı dönüştürücülerin bekleme akımı neden diğerlerinden daha yüksektir?

Sonradan regülasyon kullanan düşük güçlü dönüştürücüler, minimum giriş voltajında ​​doğrusal regülatörün düzgün bir şekilde regülasyon yapabilmesi için yeterli çıkış voltajı payı olacak şekilde tasarlanmalıdır. Bu, nominal giriş voltajında, doğrusal regülatör üzerinde daha yüksek bir voltaj düşüşü olacağı ve bunun da dönüştürücü tarafından çekilen bekleme akımını artıracağı anlamına gelir.

Daha yüksek güçlü dönüştürücüler genellikle çıkışta senkron doğrultma kullanır. Anahtarlama transistörleri yüksüz koşullarda bile tam güçte çalışmaya devam eder, bu da yüksek bekleme akımına yol açabilir.

​

Dönüştürücüleriniz yukarıda belirtilen çalışma sıcaklığı aralığında çalışacak mı?

Evet, eğer tam güçte kullanılmıyorsa (düşük güçte çalışıyorlarsa).



DC/DC çeviriciler sıcaklık spesifikasyonunun dışında uzun süre kullanılırlarsa arızalanabilirler. DC/DC dönüştürücülerimiz aşırı sıcaklık koruması ile donatılmıştır. Aşırı ısındıklarında otomatik olarak kapanırlar.

​

İzolasyon nedir?

İzolasyon, dönüştürücünün giriş ve çıkışı arasında elektriksel ayrımı (galvanik izolasyon) ifade eder. Bu, izole edilmiş bir dönüştürücünün çıkışının girişe bağlı olmadığı ve herhangi bir elektriksel parazitin, voltaj farkının ve arıza akımının engellendiği anlamına gelir. Bu, çıkış devresinin "gerçek" dünyaya bağlı olduğu ve ana devrenin çıkış devresinde meydana gelen her şeyden ayrı tutulması gereken uygulamalarda son derece önemlidir. DC/DC dönüştürücüler genellikle 1 saniyelik DC izolasyonu ile, AC/DC dönüştürücüler ise genellikle 1 dakikalık AC izolasyonu ile belirtilir.

​

İzolasyon süresini neden 1 saniye olarak belirtiyorsunuz?

Veri sayfalarında verilen izolasyon voltajı yalnızca 1 saniyelik flaş testi için geçerlidir. Daha uzun veya sonsuz süre için izolasyon bariyeri gerekiyorsa, nominal çalışma voltajı kullanılmalıdır. Yanlış anlaşılmaları önlemek için ürünlerimizi rakiplerle karşılaştırırken aynı izolasyon tipini karşılaştırmanız çok önemlidir.

​

Arıza tespit süresinin (MTBF) dışında güvenilirliği hesaplamanın başka yolları var mı?

MTBF'nin tersi (1/MTBF), FIT'i (Çalışma Süresindeki Arızalar) verir; bu, milyar saatlik çalışma başına beklenen rastgele arıza sayısıdır.

MTBF, MIL STD 217F El Kitabında listelenen, zemine zarar vermeyen (GB) çevre koşulları altındaki bileşen güvenilirlik rakamlarına göre hesaplanır.

Alternatif bir yöntem ise Bellcore TR-NWT-000332 tarafından listelenen rakamları kullanmaktır.
İki yöntem karşılaştırılabilir değildir ve tamamen farklı sonuçlar verir.

​

1.000 khr'lik bir MTBF değeri, dönüştürücünün 114 yıl dayanacağı anlamına mı geliyor?

MTBF (Arızalar Arası Ortalama Süre), dönüştürücünün çalışmasını durduracak rastgele bir arızanın olasılığına dayalı olarak hesaplanan bir rakamdır; aşırı gerilim stresi, düşük gerilim stresi, termal stres, anahtarlama stresi veya bileşen yaşlanması gibi gerçek hayattaki tüm stres faktörlerini göz ardı eder. Çalışma ömrü ile karıştırılmamalıdır.



Karşılaştırma için, 25 yaşında sağlıklı bir kişinin MTBF'si yaklaşık 800 yıldır; yani bu kişi hiç hastalanmasaydı, ideal, stressiz bir yaşam tarzı sürseydi ve hiç yaşlanmasaydı - yani tek ölüm nedeni kaza sonucu yaralanma olsaydı - o kişi teorik olarak 8 yüzyıl yaşardı. MTBF, güvenilirliğin karşılaştırmalı bir ölçüsüdür, ancak mutlak bir ölçü değildir.

​

Çevresel faktörler MTBF değerini nasıl etkiler?

MIL STD 217F hesaplamaları için standart ortam karasal ortamdır (Ground Benign).

Diğer ortamlar için düzeltme faktörleri şunlardır:

• Karasal Ortam (GB) = 1,00

• Karasal Mobil Ortam (GM) = 0,61

• Denizde Korunaklı Ortam (GNS) = 0,61

• Uçak İçi Kargo (AIC) = 0,61

• Uzay Uçuşu (SF) = 1,00

• Füze Fırlatma (ML) = 0,32

​

Eğer MTBF (ortalama arıza arası süre) çalışma ömrünü temsil etmiyorsa, neden veri sayfalarına ekleniyor?

Bir sistemdeki farklı bileşenlerin MTBF (Arızalar Arası Ortalama Süre) değerleri toplanarak genel kart seviyesi güvenilirliği elde edilebilir.



MTBF, tüm elektronik bileşenler için kullanılan standart bir ölçü olduğundan, veri sayfalarında DC/DC dönüştürücü için de bu değerin bulunması faydalıdır.

MTBF değerleri, iki farklı DC/DC ürününün güvenilirliğini karşılaştırmak için de kullanılabilir.



En yüksek MTBF değerine sahip ürün, genel olarak en yüksek güvenilirliğe sahip olacaktır. Farklı üreticiler arasındaki MTBF değerlerini karşılaştırırken dikkatli olunmalıdır, çünkü hesaplama yöntemleri önemli ölçüde farklılık gösterebilir.

​

Çıkış devresinde daha büyük bir kapasitör kullanabilir miyim?

Veri sayfaları maksimum kapasitif yükü belirtir. Toplam kapasitif yük daha yüksekse, dönüştürücü açılışta kısa devre korumasına geçebilir. Anahtarlamalı regülatörler için , giriş beslemesi aniden kesilirse, çıkış kondansatörü dönüştürücünün çıkışına geri deşarj olabilir ve dönüştürücüye zarar verebilir. Koruma diyotları takılarak bu ters akım önlenebilir.

​

Giriş kapasitörüne ihtiyacım var mı?

Tüm DC/DC dönüştürücülerimiz dahili bir giriş kondansatör filtresine sahiptir, bu nedenle veri sayfasında belirtilmedikçe normal çalışma için harici bir kondansatöre gerek yoktur. Ama datasheet'te belirtilen değerlerde toleranslar isteniyorsa, datasheet'te belirtilen kapasitörler ve ek kapasitörler kullanılabilir.



Ani akım gereksinimlerini karşılamak veya yük noktasında DC beslemesini düzleştirmek için de bir giriş kondansatörüne ihtiyaç duyulabilir.



Birden fazla DC/DC dönüştürücü aynı raydan besleniyorsa, giriş pinlerine yakın yerleştirilmiş giriş kondansatörleri önerilir.

​​

ATQ serisi DC/DC serisiyle hangi tip kapasitörler önerirsiniz? Seramik kapasitörler uygun mu, yoksa tantal kapasitörler mi önerirsiniz?

Tip çok önemli değil. Aslında, girişte nispeten yüksek ESR'ye sahip daha düşük kaliteli bir kapasitör, iç direnci sayesinde açma anındaki ani salınımları azaltmaya yardımcı olduğu için bir avantajdır.

Giriş veya çıkışta bir MLCC ile paralel olarak bağlanmış tantal veya elektrolitik kapasitör kombinasyonu, her iki tipin avantajlarını birleştirir (salınımı azaltmak için yüksek ESR, gürültüyü filtrelemek için düşük ESR).
