DC-DC BRICK MODÜL ÜRÜNLERİMİZ

ATQ300-EH SERİSİ

İZOLE HALF BRICK DC-DC MODÜL

300W / 18-75VDC Giriş Gerilimi / 100VDC@100ms

Endüstriyel, ITE, otomotiv, askeri (ek komponentlerle) elektronik uygulamalar için geniş giriş voltaj aralığına sahip, 8:1 , yarım tuğla, taban plakası soğutmalı DC-DC dönüştürücü

​

ATQ300-EH48 serisi Yarım Tuğla (Half Brick) DC-DC çeviricilerimiz;

18V ile 75VDC arasında ultra geniş 4:1 oranında giriş voltaj aralığına sahiptir ve izole 300W çıkış gücü sağlamaktadır.

​

18-36VDC, 18-75VDC, 36-72VDC vb. giriş voltaj aralıklarına sahip diğer alternatif ürünlerin tümünün voltaj aralığını kapsadığından, ürünümüz hepsinin giriş voltaj aralığı yerine kullanılabilir.

​

24VDC, 28VDC, 36VDC, 48VDC, 56VDC, 72VDC gibi nominal girişler için esnek tek bir çözüm sunar.

​

​ATQ300-EH48 serisi;

• Batarya, Askeri ve Sivil Araç, Telekom, Güneş&Rüzgar Paneli, Askeri, Mobil, Aviyonik, Endüstriyel Otomasyon,  Marine vb.  uygulamalar için giriş besleme hattını uygun hale getirir.

• ​Nominal olarak kendi alüminyum taban plakası veya soğutucu ile soğutulabilme özelliğine sahiptir. -40°C ile +100°C arasında geniş bir sıcaklık aralığında çalışmaya olanak tanır.

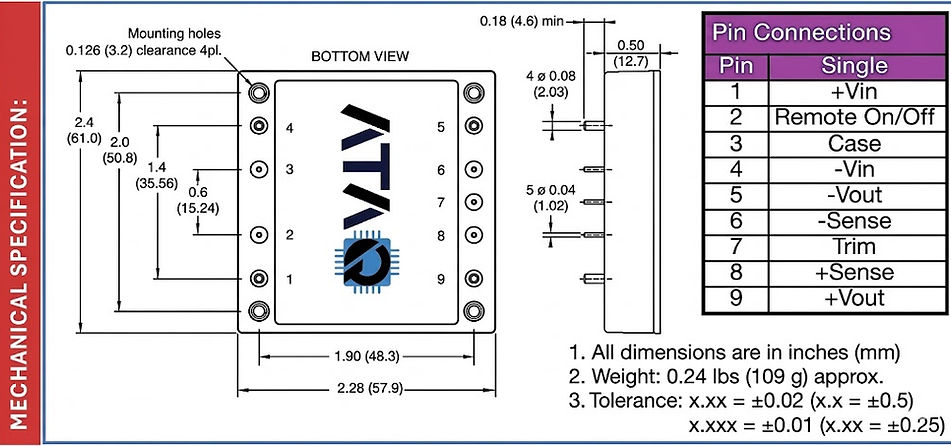

• ​Uluslararası standart yarım tuğla (Half-Brick) ebatlarına (61.0mm L x 57.9mm W x 12.7mm H) sahiptir.

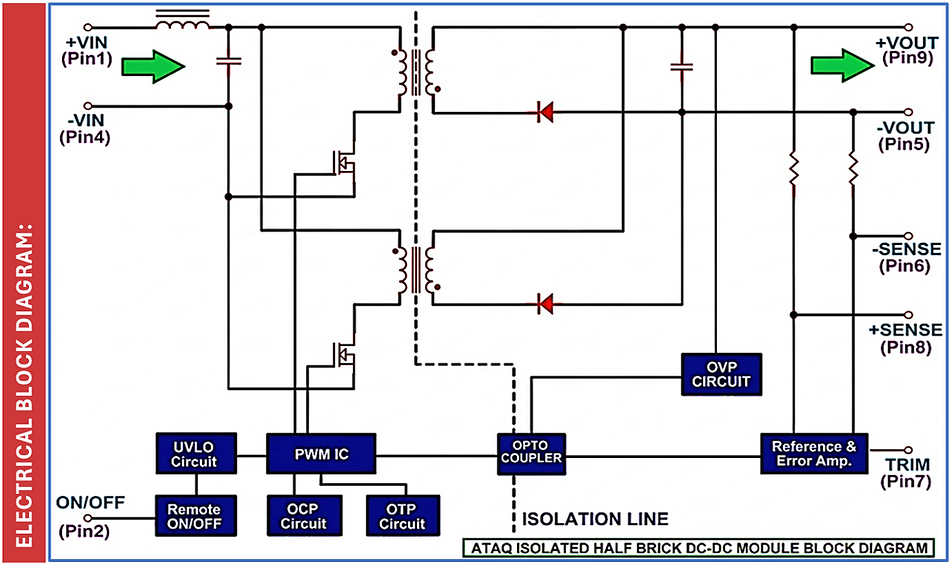

• Standart özellikler arasında; uzaktan Açma/Kapama ve uzaktan algılama, giriş düşük voltaj kilitlemesi, aşırı voltaj, kısa devre, aşırı yük koşulları gibi koruma özellikleri bulunurken, aşırı sıcaklık koşullarında termal kapatma sağlar.

• Giriş-Çıkış izolasyon voltajı 1,5 kVDC' dir.

• Çıkış, giriş voltaj değişimlerinde ±%0,2 ve tüm yük koşullarında maksimum ±%0,2 aralığında sıkı bir şekilde regüle edilmektedir.

• Standart olarak  çıkış voltajı ±%10 aralığında ayarlanabilmektedir.​

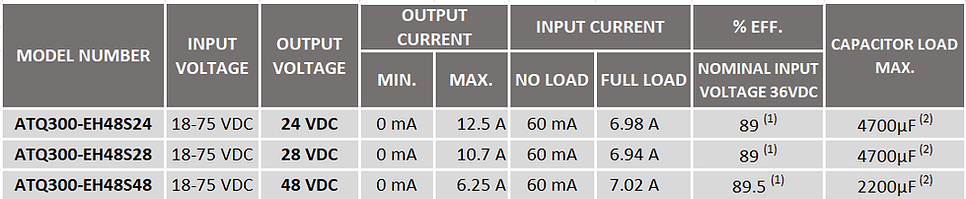

(1) ATQ300-EH48SXX çıkış terminali, belirtilen regülasyonu sağlamak için minimum 220 uF kapasitör gerektirir.
(2) Giriş dalgalanma (ripple) voltajını azaltmak için giriş uçlarına minimum, ESR değeri < 0,7 Ω olan 330 uF bir kapasitörün paralel bağlanması önerilir.

“ATQ300-EH48SXX” SERİSİNİN TEMEL ÖZELLİKLER:

• Ultra-Geniş Giriş Voltajı : 18–75 VDC

• Vin. : 100VDC@100msec

• Temel Giriş gerilim aralıklarını kapsar : 18-36V, 18-75V, 36-72V

• İzole Çıkış Gücü : 300W

• Çıkış Voltajı (±10%) : 12VDC(Testleri devam ediyor), 15VDC(Testleri devam ediyor), 24VDC, 28VDC, 48VDC

• Paket Ebatı : Standart Half-Brick (61.0mm L x 57.9mm W x 12.7mm H) ebatı​​

​

"ATQ300-EH" Serisi DC-DC modüllerimiz; zorlu güç dönüştürme uygulamaları için yüksek performanslı bir çözüm sunar. 300 Watt çıkış gücü, 18 - 75 VDC giriş voltajı ve 4:1 giriş voltaj aralığı ile bu izole DC-DC dönüştürücü, güvenilir çalışma ve yüksek verimlilik sağlar. Sağlamlık için tasarlanmış olup, geniş bir çalışma sıcaklığı aralığını destekler ve endüstriyel standartlara uygundur.

​

• I.  Harici bileşenlerle MIL-STD-1275(*) (**) ile kısmen uyumludur.

• II. Harici bileşenlerle MIL-STD-704(*) (**) ile kısmen uyumludur.​

​

NOT:

* Hazır ticari ürünlerle kullanıma uygundur. Ürün askeri bir sistemde kullanılacaksa, askeri testlere tabi bir sistemin iç yapısında test edilmelidir. ATAQ, bu ürünün askeri ve tıbbi ürünlerde kullanımını garanti etmez.

** 18-75 VDC girişli modüller, harici bileşenlerle kullanıldığında MIL-STD-1275 ve MIL-STD-704 standartlarına sınırlı uyumluluk gösterir(Datasheet bakınız.). Tam uyumluluk için ATQ150-WH serisini kullanabilirsiniz.
